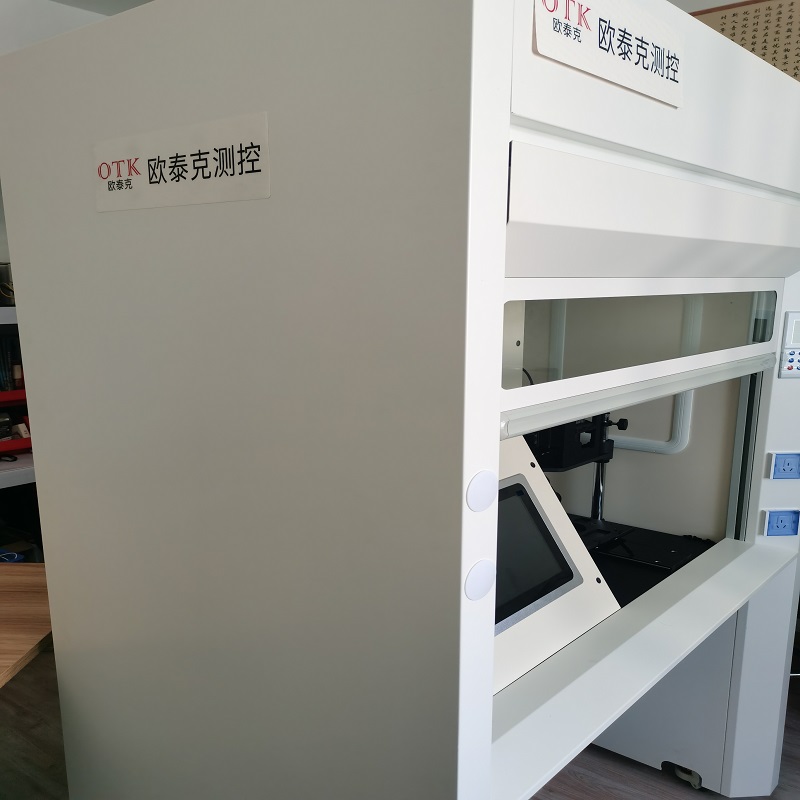

歐泰克L-385-PE25投影掩膜光刻機系統，專為微米級圖案制作而設計。
歐泰克L-385-PE25投影掩膜光刻機系統，專為微米級圖案制作而設計。

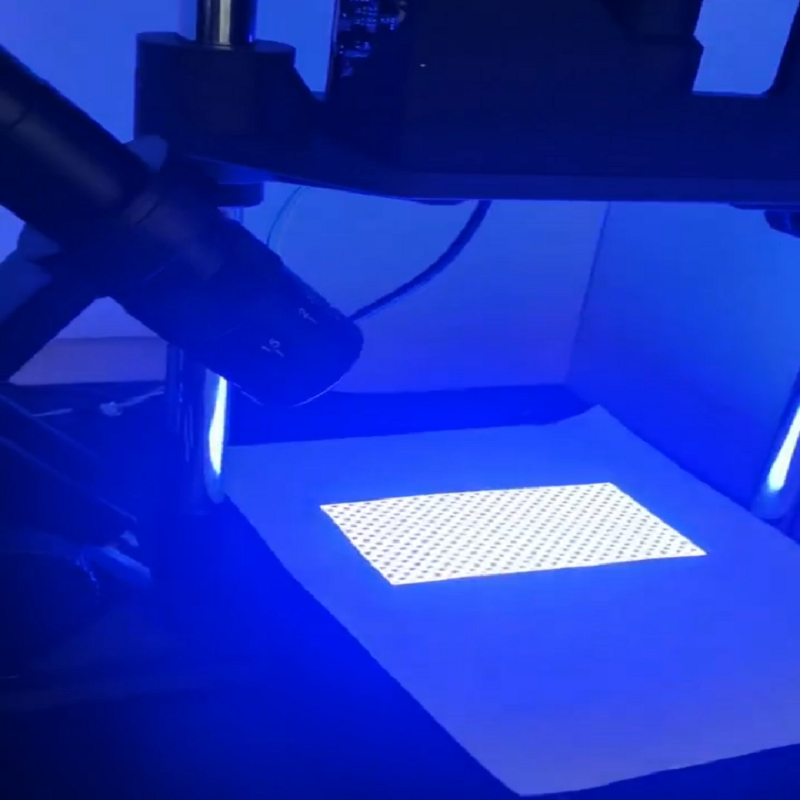

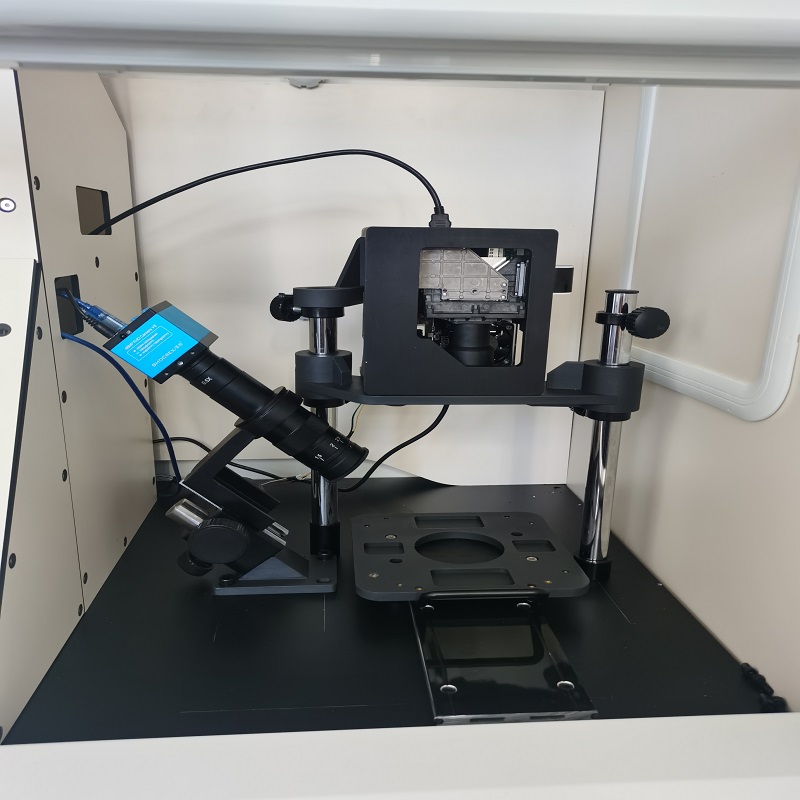

設備采用TI .47’’ 4K DLP紫外光學引擎，輸出圖像物理分辨可達到3840×2160?？蓪崿F(xiàn)針對預設圖案無需制作掩模版，快速投影實現精度20um的無掩膜套刻。也可以通過物理掩膜實現2um精度光刻。曝光全過程可全程視頻監測跟隨，并配備電子測量系統，可實時測量結構尺寸。
該光刻機廣泛適用于微流控芯片、MEMS器件、光電子器件以及聲表面波器件等制備領域。其性能尤其適合高校、科研院所以及企業展開微細加工工藝研究。
|
OTKL-385-PE25投影掩膜光刻系統 |
|||
|
掩膜方式 |
投影 |
監測系統像素 |
3800萬 |
|
曝光光源 |
紫外LED |
監測系統電子變倍 |
33-270倍 |
|
光源波長 |
385nm/405nm |
自然補光系統 |
黃光 |
|
曝光面積 |
96mm×54mm |
功率 |
500W |
|
曝光方式 |
單面接觸式定時曝光 |
操作系統 |
Win10 |
|
曝光分辨率 |
20um(無掩膜套刻) 2um(掩膜) |
工作環境 |
溫度0℃-40 ℃，相對濕度＜80 % |
|
曝光強度 |
44mW/cm2可調 |
電源輸入 |
AC220V±10V，50HZ |
|
曝光不均勻性 |
≤5% |
尺寸 |
1200×750×2000mm |
|
圖像畸變 |
0.1% |
|
|
|
圖像物理分辨率 |
3840×2160 |
重量 |
50kg |
